Solutions

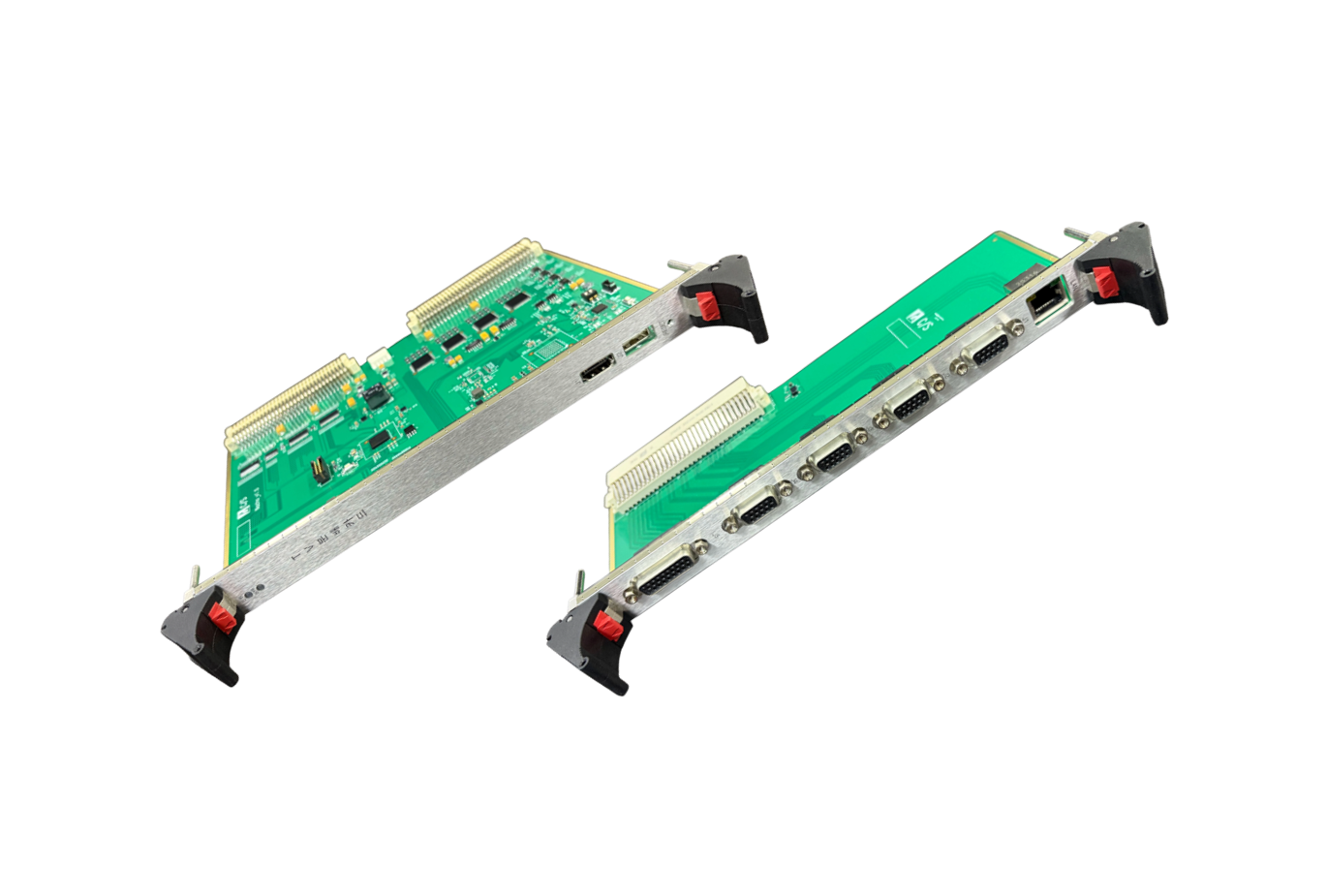

TIDD / TIDDIF

Analog Video Distribution Cards

TIDD / TIDDIF

Analog Video Distribution Cards

6U VME 기반의 아날로그 영상 분배 솔루션으로,외부 영상 신호 인터페이스부터 신호 복제 및 다채널 영상 분배까지 안정적인 영상 운용 환경을 제공합니다.

6U VMENTSC / SECAM / PALProcessingHDMI Preview
VIDEO DISTRIBUTION CAPACITY
8INPUT
→
32OUTPUT
Multi-channel analog video input and high-densitysignal distribution using dedicated FPGA distribution logic.
8 CHVIDEO INPUT
32 CHVIDEO OUTPUT
6UVME PLATFORM
5WPOWER SUPPLY
CORE FEATURES

Key Features

01

Multi-Channel Input

최대 8개의 아날로그 영상 채널을동시에 입력할 수 있습니다.

02

32-Channel Distribution

입력된 영상 신호를 최대 32개의출력 채널로 복제 및 분배합니다.

03

TIDDIF Interface

TIDDIF를 통해 외부 아날로그 영상신호를 시스템과 연결합니다.

04

TIDD Distribution

TIDD를 통해 영상 신호의 복제 및다채널 분배 기능을 수행합니다.

05

HDMI Preview

HDMI 출력을 통해 입력 영상의Preview 기능을 제공합니다.

SYSTEM ARCHITECTURE

Video Signal Flow

IN
Video InputNTSC / SECAM / PAL
Up to 8 Channels
→
PRO
TIDD / TIDDIFExternal Interface
Signal Copy & Distribution
→
OUT
Video DistributionAnalog Video Output
Up to 32 Channels
TECHNICAL INFORMATION

Specifications

Interface
Type
6U VME Type
Serial
1 × RS-485
Display
1 × HDMI 1.4
Video
8ch D-sub Input / 32ch D-sub Output
USB
1 × USB 3.0
Processing
Video Format
NTSC / SECAM / PAL
System Bus
VME Bus and Serial Communication
Processing
Dedicated FPGA Distribution Logic
Preview
Video Preview via HDMI Output
APU
ARM Cortex-A9 (dual-core) @ 2GHz + XILINK Artix-7 FPGA

TIDD / TIDDIF

6U VME 기반의 고밀도 아날로그 영상 분배 솔루션

8 INPUT  ·  32 OUTPUT

제품 및 견적 문의

제품 및 견적 관련 문의는mkkim@goup.co.kr로 문의해 주세요.

첨부파일
